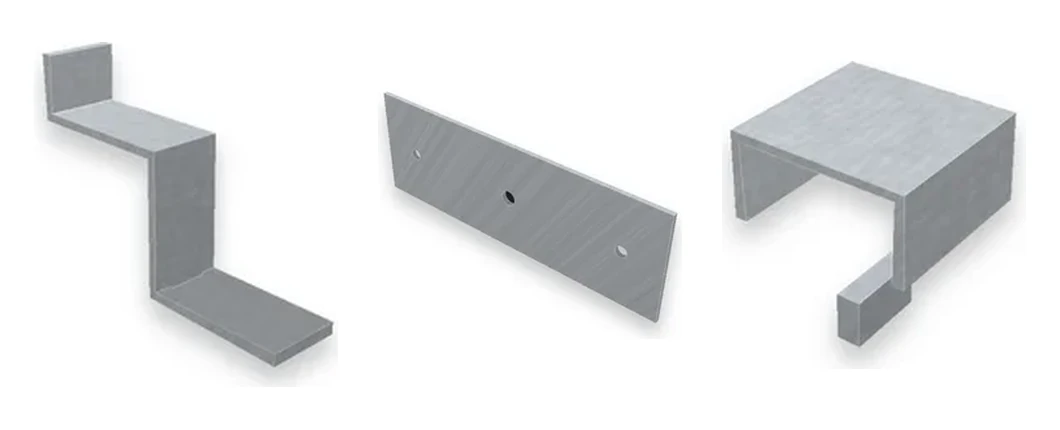

Fixations à la structure

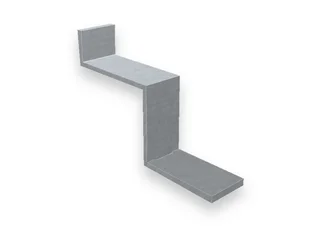

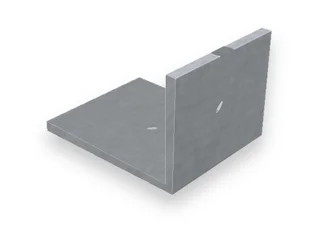

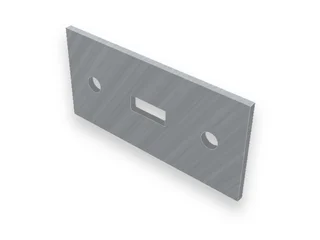

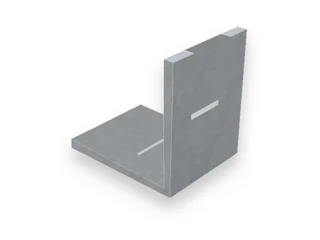

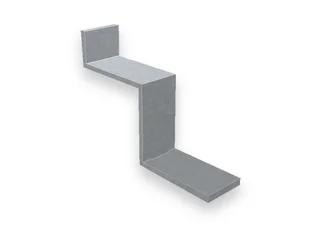

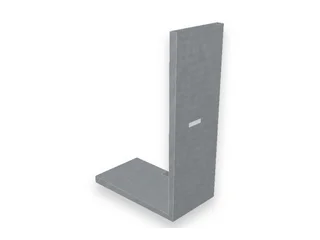

Crochets de nervure, platines, pinces panne, sabots
Quatorze références couvrant tous les modes de fixation à la structure porteuse : crochets de nervure pour bac acier, platines pour toiture plate, pinces pour pannes C/Z, sabots et platines de tête de pieu.
Caractéristiques
- Zone côtière < 5 kmInox A4-316L obligatoire
- Industriel ou côte > 5 kmInox A4 obligatoire
- Urbain / industriel standardGalvanisé Z200
Avantages
- Versions galvanisées et inox A4 selon l'environnement du site
- Inox A4 obligatoire en classe C4 A4-316L en C5-M
- Platines coudées disponibles en 15° 20°, 25° et 30°
Applications
- Toitures bac acier
- Toitures plates lestées ou ancrées
- Pannes C/Z
Faites défiler pour voir toutes les colonnes
| Référence | Description | Usage | Charge adm. | Matière |
|---|---|---|---|---|
 FIX-CT-46-A4 | Crochet nervure · h 40 – 46 mm | Bac acier 3.333.45 · zone côtière | 2,2 kN | Inox A4-316L |
| FIX-CT-40-A4 | Crochet nervure · h 33 – 40 mm | Bac acier 4.250.40 · zone côtière | 2,0 kN | Inox A4-316L |
 FIX-CT-46-GV | Crochet nervure · h 40 – 46 mm | Bac acier 3.333.45 · zone intérieure | 2,2 kN | Acier galva Z200 |
 FIX-CT-ADJ | Crochet nervure réglable | Universel · nervure 30 – 60 mm | 1,8 kN | Inox A4 |
 FIX-PL-200-GV | Platine réglable H 80 – 200 mm | Toiture plate · système lesté | 3,5 kN compr. | Acier galva Z200 |
 FIX-PL-ANC-A4 | Platine ancrée + joint EPDM | Toiture plate · système ancré | 4,0 kN traction | Inox A4 + EPDM |

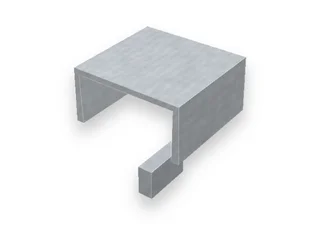

 FIX-CZ-STD | Pince panne C/Z | Pannes C/Z h 140 – 300 mm · intérieur | 2,5 kN | Acier galva Z200 |
 FIX-CZ-A4 | Pince panne C/Z inox | Pannes C/Z · zone côtière | 2,5 kN | Inox A4 |
 FIX-SPP | Sabot pied de poteau | Carports · IPN / IPE / HEA / HEB | Sur étude | S235 + galva |
 FIX-PTH-ADJ | Platine tête de pieu | Sol variante A · réglage ± 50 mm | Sur étude | Acier galva + inox |
 FIX-PC-15 | Platine coudée 15° · sol C/Z | Sol variante B · angle 15° | Sur étude | Acier galva Z200 |
| FIX-PC-20 | Platine coudée 20° · sol C/Z | Sol variante B · angle 20° | Sur étude | Acier galva Z200 |
| FIX-PC-25 | Platine coudée 25° · sol C/Z | Sol variante B · angle 25° | Sur étude | Acier galva Z200 |
| FIX-PC-30 | Platine coudée 30° · sol C/Z | Sol variante B · angle 30° | Sur étude | Acier galva Z200 |
 FIX-KPS-A4 | Kit sandwich + plaque 150 cm² | Toiture sandwich · panneaux 30 – 200 mm | 2,0 kN | Inox A4 + EPDM |
Platines coudées FIX-PC : la valeur de l'angle doit être précisée à la commande. Une platine FIX-PC-25 montée sur une installation à 20° génère un désalignement de 5° qui sollicite la pince panne hors axe.
