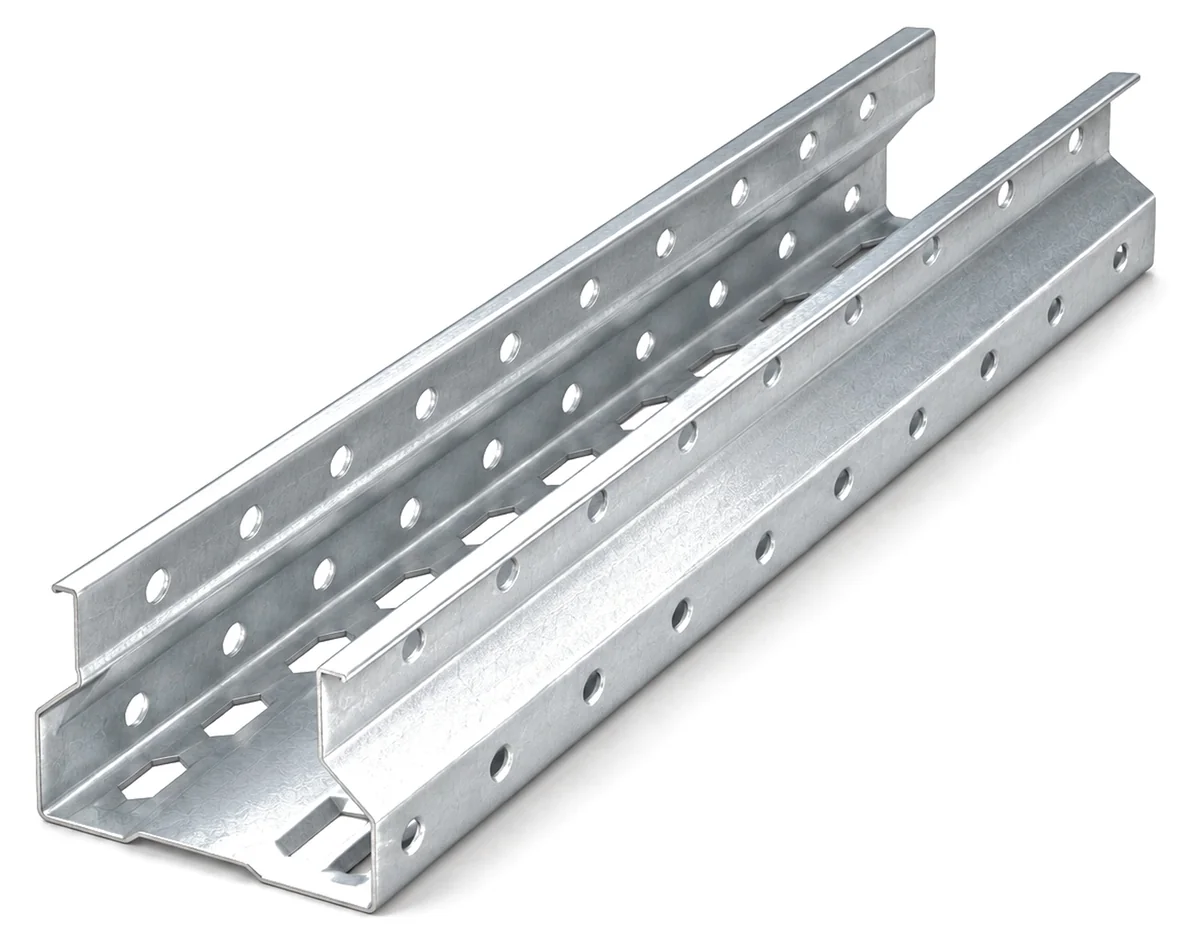

Montants RM

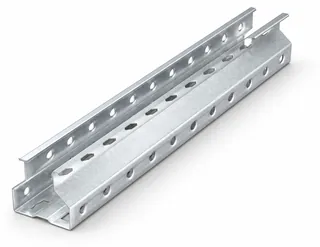

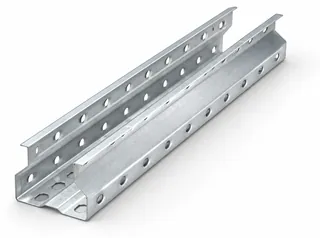

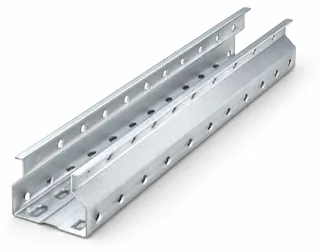

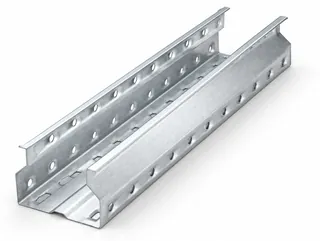

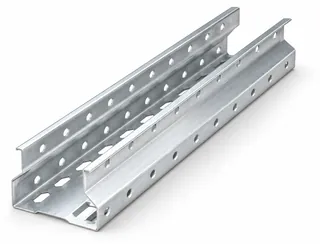

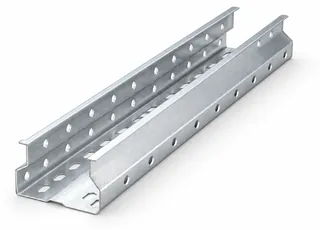

Profilé des échelles · C perforé au pas de 50 mm
Profilé en C ouvert à âme perforée au pas de 50 mm. Deux largeurs d'âme, 70 et 80 mm, adaptent la classe de charge sans changer le système de fixation.
Caractéristiques
- AcierS350GD+Z200 galvanisé · fy = 350 MPa
- Finition standardGalvanisé Z200, non peint
- OptionLaquage époxy RAL 5010 sur acier S355JR
Avantages
- Une largeur d'âme, 80 mm une platine, une protection, une entretoise
- Perforation uniforme au pas de 50 mm sur toute la hauteur
- Quatre longueurs standard au pas de 1 800 mm autres longueurs sur étude
Applications
- Ossature verticale du rack sélectif
- Cadres contreventés grande hauteur
- Installations VNA jusqu'à 12 100 mm
Faites défiler pour voir toutes les colonnes
| Référence | Section h×b (mm) | Épaisseur (mm) | Classe d'échelle | Charge cumulée (kg) |
|---|---|---|---|---|
 RM 70/80 | 80 × 70 | 2,0 | RAY-3T | 3 000 |
 RM 70/100 | 100 × 70 | 2,0 | RAY-6T | 6 000 |
 RM 80/100 ◆ | 100 × 80 | 2,0 | RAY-9T | 9 000 |
| RM 80/100 ◆ | 100 × 80 | 2,5 | RAY-12T | 12 000 |
 RM 80/120 ◆ | 120 × 80 | 2,5 | RAY-18T | 18 000 |
 RM 70/90 | 90 × 70 | 2,0 | sur étude | — |
 RM 70/120 | 120 × 70 | 2,0 | sur étude | — |
Composant de l'échelle assemblée, non vendu séparément : le montant est boulonné sous gabarit à l'usine et livré dans l'échelle. Longueurs de 3 400 à 12 000 mm au pas de 50 mm. ◆ sections standard ; disponibilité et délai confirmés à l'offre. Galvanisé Z200 en standard, laquage époxy RAL en option. Les quatre dernières sections sont produites mais n'ont pas encore de classe d'échelle publiée : leur capacité portante est à confirmer par le bureau d'études.
