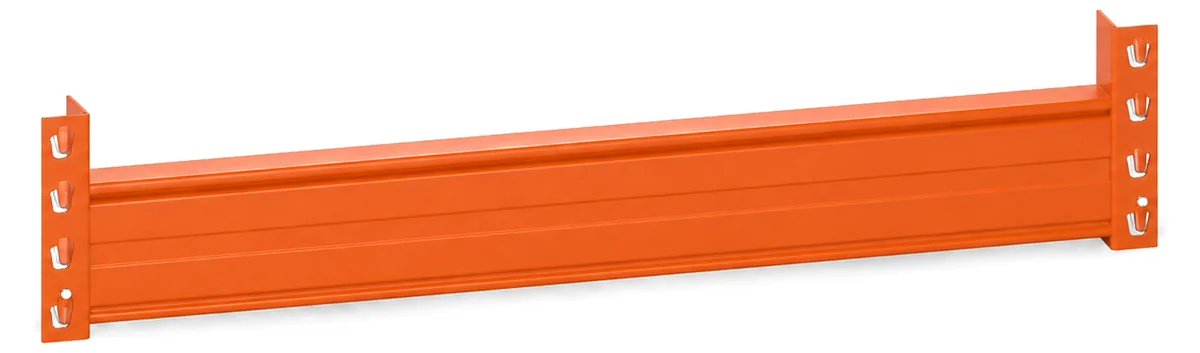

Longerons LG
Profilé des lisses assemblées · double retour de lèvre
Profilé en C renforcé avec double retour de lèvre sur chaque semelle. Ce raidisseur multiplie l'inertie effective par 2,4 à 3 par rapport à un C simple de mêmes dimensions nominales.
Caractéristiques
- Semelleb = 50 mm
- AcierS355JR
- Finition standardRAL 2004 Orange pur
Avantages
- Crochet à double verrouillage sur montant perforé
- Réglage au pas de 50 mm en charge, sans outil
- Goupille ≥ 15 kN de série
Applications
- Portage des palettes
- Niveaux de stockage réglables
Faites défiler pour voir toutes les colonnes
| Profilé | Ép. (mm) | L 1 850 (kg) | L 2 700 (kg) | L 3 600 (kg) |
|---|---|---|---|---|
 LG 80/50 | 1,5 | 2 050 | 950 | 500 |
 LG 100/50 ◆ | 1,5 | 3 300 † | 1 650 | 900 |
 LG 120/50 | 1,5 | 4 300 † | 2 600 | 1 450 |
| LG 120/50 ◆ | 1,8 | 5 150 † | 3 100 | 1 750 |
 LG 140/50 | 1,5 | 5 200 † | 3 550 † | 2 050 |
| LG 140/50 | 1,8 | 6 250 † | 4 250 † | 2 450 |
Valeurs en kg par paire de lisses, longueurs 1 850 · 2 700 · 3 600 mm, arrondies à la cinquantaine inférieure. Charge admissible = minimum de la flèche L/200 et de la résistance en flexion sous charge pondérée, sur les caractéristiques de section relevées aux plans de profilage. † charge limitée par la résistance ; ailleurs, c'est la flèche qui gouverne. Quatre profils, deux épaisseurs : 1,5 et 1,8 mm. ◆ sections standard, en stock.
Utile pour ce produit
Faites défiler pour voir toutes les colonnes
| Référence | Section h×b (mm) | Ép. (mm) | Longueurs standard (mm) |
|---|---|---|---|
| LG 80/50 | 80 × 50 | 1,8 | 1 850 · 2 700 · 3 600 |
| LG 100/50 | 100 × 50 | 1,8 | 1 850 · 2 700 · 3 600 |
| LG 120/50 | 120 × 50 | 1,8 | 1 850 · 2 700 · 3 600 |
| LG 140/50 | 140 × 50 | 1,8 | 1 850 · 2 700 · 3 600 |
